Bonjour,
Bienvenue dans l'infolettre "Dessin Scientifique avec Inkscape" de mars 2022.
Au sommaire de cette infolettre :
🛠️ Outil : Dessiner un enroulement
💡 Astuce : Importer un PDF
⌨️ Raccourcis : Docker une fenêtre
🖼️ Pack : Calendrier 2022
ℹ️ Infos : Festival La Science Entre En Jeu #4
🛠️ L'outil 🛠️
Dessiner un enroulement consiste à faire des cercles avec un décalage progressif. Cela permet de dessiner des enroulements comme des solénoïdes, des brins ADN, des ressorts et de nombreuses autres choses.
Il n'y a pas de fonction dédiée au dessin d'enroulements dans Inkscape, donc il faut ruser un peu. Voici une méthode :
Commencez par dessiner deux moitiés d'ellipse. Les deux moitiés doivent avoir la même hauteur, mais la partie du bas sera plus large que celle du haut. Alignez sur la droite les deux moitiés de l'ellipse.
Groupez ce bloc, puis copiez-collez le. Placez l'objet collé dans la continuité du précédent bloc.
Recommencez - vous pouvez grouper votre ensemble de deux blocs et le copier-coller, puis de même avec 4 blocs, puis 8 blocs, etc, pour faire grossir rapidement votre enroulement
Vous pouvez représenter un enroulement plus serré en diminuant la différence de largeur entre la partie du bas et du haut.
Vous pouvez bien sûr alterner les parties serrées et lâches du ressort.
Si vous voulez faire un enroulement plus complexe, qui ne suit pas une ligne droite, reprenez à l'étape 1, et transformez vos demi ellipses en chemin avec l'outil Chemin > Objet en chemin ; puis fusionnez les 2 noeuds qui se touchent en 1 seul pour pouvoir avoir un seul objet. Copiez cet objet (Ctr+C)
Ensuite, dessinez la ligne qu'est censée suivre l'enroulement - par exemple une forme sinusoidale (7). Sélectionnez votre ligne, puis allez dans le menu Objet > Effet de chemin et choisissez "Motif suivant un chemin". Cliquez sur la 4e icône à côté de "Source du motif", nommée "coller le presse-papier".
Cela va coller votre enroulement sur votre chemin. Si votre enroulement n'est pas connecté les uns aux autres, diminuez l'espacement entre 2 enroulement jusqu'à ce que la connexion soit faite.
Voilà, ce tutoriel est un peu plus difficile que d'habitude, mais une fois maitrisé, vous pourrez faire de très jolis enroulements !
💡 L'astuce 💡
Importer un PDF
Nous avons vu le mois dernier que Inkscape pouvait enregistrer en PDF, mais il peut aussi importer un document PDF, pour le modifier. Importer un PDF, est simple : il suffit d'ouvrir le PDF directement avec Inkscape. Vous avez alors une boite de dialogue avec plusieurs options.
D'abord, vous devez choisir la page à importer - vous ne pouvez en effet pas importer plusieurs pages différentes d'un PDF (note : ceci est prévu pour une future version).
Vous avez le choix entre "Import Poppler/Cairo" et "Importation interne"
Le premier importe le texte sous la forme de chemins : c'est quasi identique à l'original, mais vous ne pourrez pas modifier le texte après.
Je préfère personnellement la 2e solution. Cependant, le texte est souvent mal importé. Pour le corriger, sélectionnez un bloc de texte avec l'outil texte, Appuyez sur Ctr+A pour sélectionner tout le texte, puis Ctr+X pour couper le texte, et enfin Ctr+V pour remettre le texte coupé. Le texte devrait maintenant être correctement éditable.
Aussi, quel que soit la méthode utilisée, les objets seront tous groupés par défaut - pensez à les dégrouper pour les modifier !
⌨️ Le raccourci ⌨️
Docker des fenêtres
La plupart des fenêtres de Inkscape peuvent se "docker" dans une colonne à droite de votre document, pour qu'elles gênent moins.
Pour docker une fenêtre Inkscape, il vous suffit de glisser-déposer le haut de la fenêtre vers la colonne de droite pour qu'elle s'y insère automatiquement. Vous pouvez ensuite redimensionner la taille de la fenêtre après (avec une taille minimum).

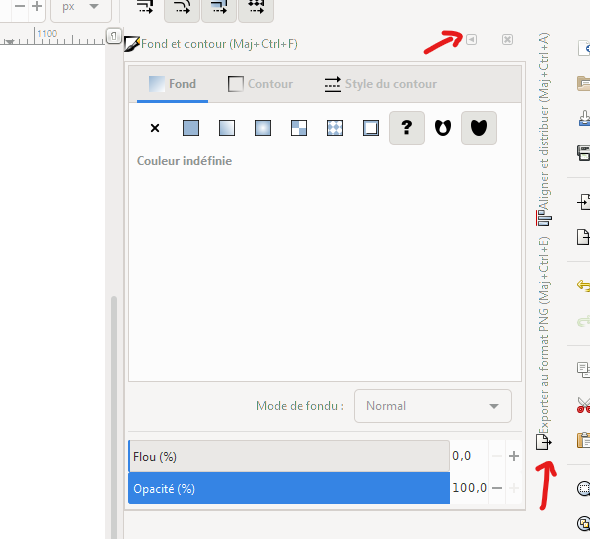

Vous pouvez aussi cliquer sur le petit triangle en haut à droite pour minimiser la fenêtre et qu'elle se place verticalement tout à droite. Cela permet de faire en sorte qu'elles soient rapidement accessibles en 1 clic - utile si c'est une fonction que vous utilisez souvent ("Fond et Contour", "Aligner et Distribuer", "Transformer", etc).
🖼️ Les dessins réutilisables 🖼️
Calendrier vectoriel
Ce mois-ci, un calendrier 2022 en format A3 (paysage), que vous pouvez facilement personnaliser. Par exemple j'ai réutilisé cette base pour noter les anniversaires dans ma famille.
Pour télécharger ce calendrier en SVG éditable dans Inkscape, c'est via ce lien
Pensez à enregistrer votre calendrier en PDF avant de l'imprimer, pour avoir une bonne qualité d'impression !
ℹ️ Festival La Science Entre En Jeu #4 ℹ️
J'organise un gros festival ce mois-ci, donc je me permets de partager l'info ici avec vous.
Il s'agit de la 4e édition du festival "La Science Entre En Jeu", un festival en ligne en deux parties :
-la Scientific Game Jam, du vendredi 18 au dimanche 20 mars
-et la conférence Science et Jeux Vidéo, le samedi 26 mars.
* La Scientific Game Jam a pour but de créer en 48h un jeu vidéo scientifique, avec des équipes de jeunes chercheur.se.s, game designers, développeur.se.s, graphistes, sound designers.
15 mentors spécialisés seront là pour conseiller les équipes, et un jury de 6 personnes testera l'ensemble des jeux réalisés.
A gagner, des clés de jeux vidéo, des livres scientifiques, des stands à des festivals, des visite de studios de jeux vidéo et de musées, etc.
Si vous voulez vous participer, il reste quelques places !
* La conférence Science et Jeux Vidéo va porter sur les usages pédagogiques et scientifiques du Metaverse. On parle beaucoup de "Metaverse" ces temps-ci, et on va explorer ce que désigne ce terme, et en voir des applications scientifiques et pédagogiques originales. On verra par exemple des utilisations de Gather Town, Minecraft, ou encore Animal Crossing, pour faire de l'enseignement, pour organiser des ateliers, pour visiter des musées, etc.
De nombreux ateliers, stands et exposants vidéoludiques et scientifiques seront aussi à découvrir dans le hall principal. La soirée de clôture révèlera les jeux gagnants de la Scientific Game Jam.
L'inscription est à prix libre sans minimum.
Le festival se passe entièrement en ligne, sur la plateforme Gather Town. Cette plateforme, qui fonctionne dans n'importe quel navigateur sans téléchargement ni installation, permet d'incarner un personnage qui peut se déplacer, discuter en visio avec les personnes à proximité, interagir avec des objets, etc, avec un aspect RPG style Zelda ou Pokemon.
C'est simple, ludique et convivial, ça va vous changer des webinaires et autres évènements en ligne !
* Pour plus de détails : http://www.lascienceentreenjeu.fr
* Pour avoir les dernières infos : http://infolettre.lascienceentreenjeu.fr
* Pour s'inscrire au festival : http://inscription4.lascienceentreenjeu.fr
* Pour proposer une intervention, avoir un stand, sponsoriser le festival, ou pour toute question : contact@lascienceentreenjeu.fr
N'hésitez pas à partager l'info autour de vous, et à la prochaine,
Pol Grasland-Mongrain
