📊 DS Inkscape 📊 - Septembre 2022

Bonjour,

Bienvenue dans l'infolettre "Dessin Scientifique avec Inkscape" de septembre 2022.
Avant de commencer, je voudrais vous présenter un serveur Discord que j'ai mis en place. Celui-ci est à votre disposition pour partager vos astuces, montrer vos créations, demander des conseils, etc.
L'adresse est simplement discord.ds-inkscape.net , et vous pouvez le rejoindre directement via le bouton ci-dessous :

Au sommaire de cette infolettre :

 🛠️ Outil : Dessiner une grille
💡 Astuce : Document multipage
⌨️ Raccourcis : Inverser la position de 2 objets
🖼️ Pack : Bannière Grand Theft Tractor: Ukraine
 ℹ️ Infos : Game Jam Histoire

🛠️ L'outil 🛠️

Dessiner une grille peut se faire simplement en traçant manuellement des lignes ou des rectangles. Mais un outil spécifique existe, autant l'utiliser !

Pendant longtemps, pour dessiner un tableau avec une grille, je dessinais simplement des lignes horizontales ou verticales. Ça fonctionne, mais c'est un peu fastidieux. J'ai trouvé depuis un outil spécial simple d'utilisation qui permet de faire ça plus rapidement, en quelques clics seulement.

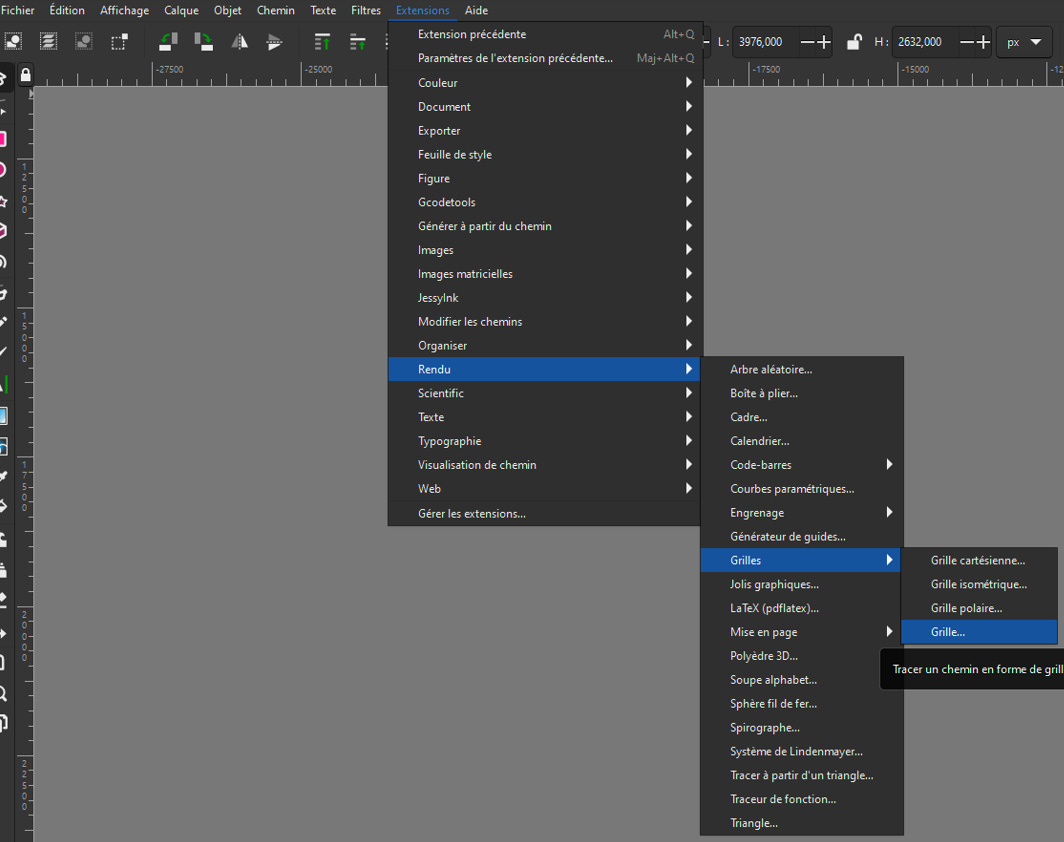

Pour cela, allez dans le menu Extension > Rendu > Grille.
Vous avez le choix entre plusieurs items :
 - Grille cartésienne : dessiner une grille rectangulaire, genre pour un tableau, avec des lignes et des colonnes de taille et espacement défini
 - Grille isométrique : dessiner une grille "triangulaire" (angles de 120 degrés entre les lignes, lignes selon 3 directions)
 - Grille polaire : dessiner une grille circulaire, style écran de sous-marin
 - Grille... : remplir l'espace de travail avec une grille cartésienne

Il y a quelques options dans chacune des fenêtres, vous pouvez voir directement le résultat en cochant la case "Aperçu en direct".

💡 L'astuce 💡
Importer un PDF de plusieurs pages

Dans l'infolettre de mars, nous avons vu comment importer un PDF dans Inkscape, et je vous avais dit que Inkscape ne pouvait importer qu'une seule page à la fois.
Avec la version 1.2 d'Inkscape, on peut désormais avoir plusieurs pages dans un dessin, et ça change tout !
Lorsqu'on importe un document PDF, Inkscape nous propose d'ouvrir une ou toutes les pages (si vous avez un gros document, cela peut prendre du temps). Vous pouvez avoir des pages de différentes tailles sans problème.
Lorsque vous enregistrerez votre document en PDF, vous aurez bien un document PDF avec plusieurs pages.
Nous verrons dans la prochaine infolettre comment manipuler les documents multipages dans Inkscape.

⌨️ Le raccourci ⌨️
Sélectionner même

Petite fonction que je trouve bien pratique à l'occasion : "sélectionner même". Par exemple lorsqu'on crée un dessin et que l'on veut modifier la couleur ou la police de tous les textes répartis un peu partout dans la zone de travail, c'est une fonction pratique pour tout sélectionner d'un coup.

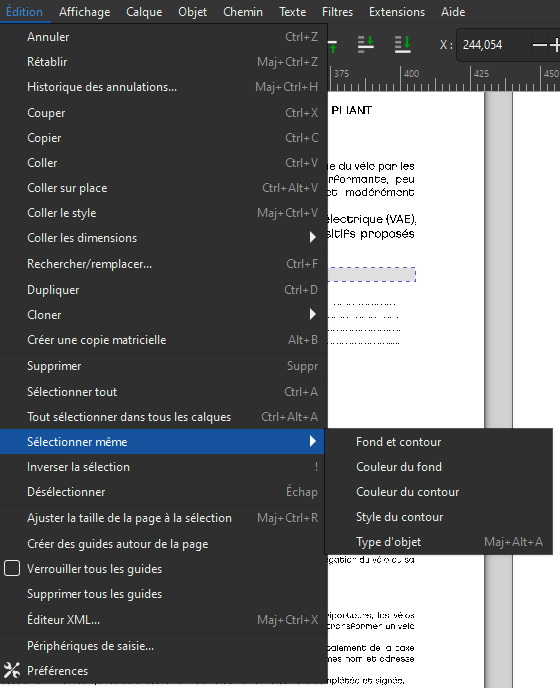

Pour cela, choisissez un objet, puis allez dans le menu Edition > Sélectionner même, et vous avez le choix entre sélectionner les objets qui ont la même couleur de fond, couleur de contour, couleur de fond et de contour, style de contour, et enfin type d'objet.
Le raccourci clavier pour ce dernier est "Maj+Alt+A".


🖼️ Les dessins réutilisables 🖼️
Affiche style Grand Theft Auto

Ce mois-ci, voici une affiche réalisée pour Grand Theft Tractor: Ukraine, un jeu vidéo d'actualité que j'ai développé à propos de la guerre en Ukraine. On y joue un conducteur de tracteur ukrainien qui doit capturer sans se faire détecter des tanks russes abandonnés. Si vous voulez le tester, le jeu est gratuit, dure environ 15 minutes, et est jouable sans téléchargement ni inscription à cette adresse :
pgmstudio.itch.io/grand-theft-tractor
Le jeu est gratuit, mais je collecte des dons pour la Croix Rouge Internationale en faveur des victimes de la guerre. Si vous aimez le jeu, pensez à le partager à votre entourage.

Le style des affiches est inspiré du célèbre jeu vidéo "Grand Theft Auto". Ces images ont été réalisées avec des photos (donc des images bitmap) découpées dans Inkscape avec la fonction "Définir une découpe" (Objet > Découpe > Définir une découpe, cf astuce de mai 2021). L'effet coloré a été réalisée en ajoutant une forme identique au-dessus de la photo, et en mettant un mode de fondu "Couleur" (Fenêtre "Fond et contour). La police d'écriture style est "Pricedown", que j'ai téléchargé sur dafont.com.

Pour télécharger cette bannière en SVG éditable dans Inkscape, voici un lien vers mon Google Drive.

ℹ️ Infosℹ️
Game Jam des Rendez-Vous de l'Histoire
Je participe à l'organisation d'une nouvelle game jam ce mois-ci, que je voudrais présenter. Ca aura lieu en ligne le week-end du 23 au 25 septembre.
Il s'agit d'un évènement de création de jeu vidéo, où pendant 48h, des historien.ne.s, des game designers, des développeur.se.s, des graphistes, des sounds designer vont se rassembler en 10 équipes et créer des jeux vidéo sur un sujet d'histoire. Particularité de cette édition, c'est en partenariat avec un festival, "Les Rendez-Vous de l'Histoire" de Blois.


Vous pourrez découvrir les jeux réalisés le dimanche 25 septembre à 18h sur la chaine Twitch de Lyon Game Dev ; les jeux seront aussi présentés au grand public le week-end du 7-8-9 octobre au festival de Blois, et seront aussi gratuitement disponibles dès la fin de la game jam à l'adresse itch5.lascienceentreenjeu.fr

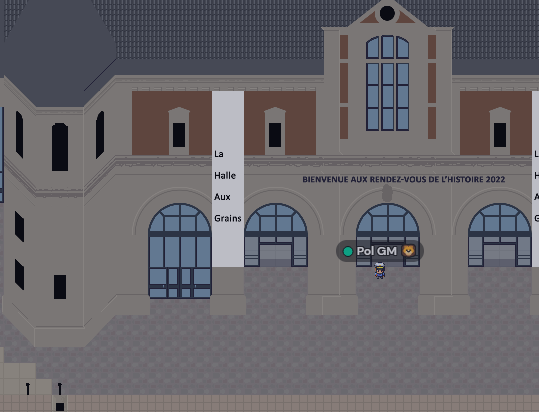

La game jam se passe entièrement en ligne, sur la plateforme Gather Town, qui va représenter un des bâtiments emblématiques du festival, la "Halle aux Grains". Si en savoir plus sur la plateforme Gather Town vous intéresse, je vais être interviewé sur le sujet mercredi prochain (6 septembre) de 17h à 17h45 sur la chaîne Youtube de l'Atelier de Taryne-Aly.


* Pour plus de détails sur la game jam : http://www.lascienceentreenjeu.fr/lseej-5
* Pour participer à la game jam en tant que créateur.rice de jeu (il reste quelques places) : http://inscription5.lascienceentreenjeu.fr
* Pour s'inscrire à l'infolettre La Science Entre En Jeu : http://infolettre.lascienceentreenjeu.fr
* Pour toute question : contact@lascienceentreenjeu.fr

N'hésitez pas à partager l'info autour de vous, et à la prochaine,

Pol Grasland-Mongrain

DS-Inkscape, c'est une infolettre avec chaque mois des tutos, des astuces, des dessins à télécharger, et des formations, sur l'utilisation d'Inkscape pour le dessin scientifique.
