📊 Le tutoriel 📊
Insérer des équations type LaTeX dans votre dessin

* Depuis la version 1.0, Inkscape intègre un outil d'insertion d'équations, basé sur du code LaTeX. Pour l'utiliser, il vous faut aller dans le menu Extensions > Rendu > Mathématiques > LaTeX (pdflatex).
  Note : si le menu est grisé, c'est que "pdflatex" n'est pas détecté sur votre ordinateur. Dans ce cas, vous pouvez installer par exemple MikTex.
* Cependant, cette solution n'est pas très pratique, car la boite de dialogue est petite, et l'affichage de l'équation prend plusieurs secondes de temps de calcul. Je vous recommande plutôt d'utiliser un éditeur d'équation en ligne, type CodeCogs.com

Pour cela, allez à l'adresse https://www.codecogs.com/latex/eqneditor.php
Ensuite, écrivez votre équation avec des commandes LaTeX. Le résultat s'affichera automatiquement en-dessous.
Sélectionnez dans le premier déroulant "svg", puis cliquez sur "Click here to Download Image (SVG)"
Vous pouvez maintenant glisser-déposer cette équation dans votre dessin !

Note : cette équation sera sous forme de chemins (courbes de Bézier), donc vous ne pourrez pas la modifier après coup sans refaire le processus à partir de CodeCogs.com.


💡 L'astuce 💡

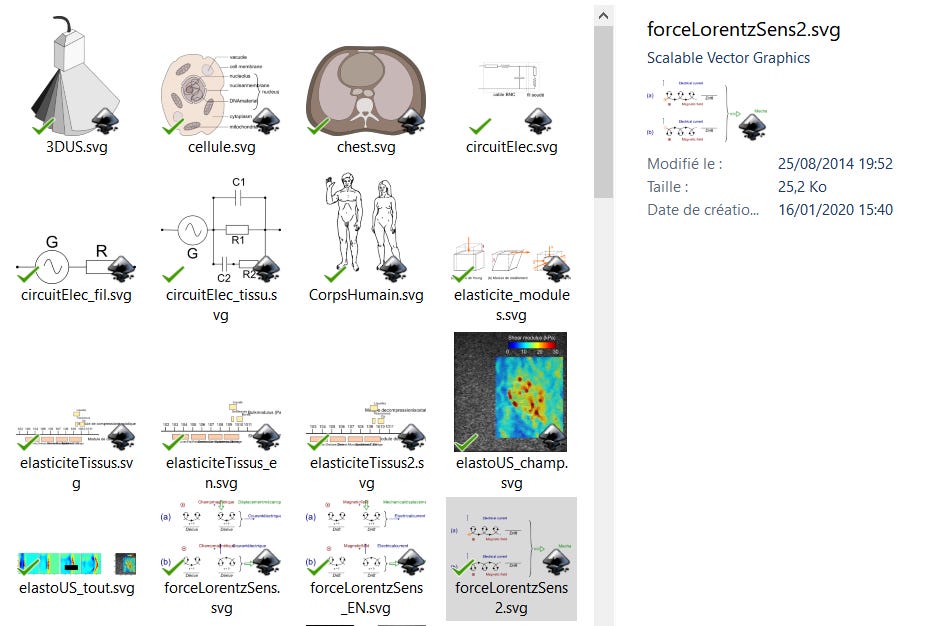

Prévisualiser les svg dans l'explorer Windows

Par défaut, les fichiers svg sont représentés par une icône dans les dossiers Windows. Cela peut rendre l'identification difficile. Mais vous pouvez prévisualiser les svg comme n'importe quelle image grâce à une extension spéciale, appelée SVG explorer.
Pour cela, téléchargez le fichier correspondant à votre ordinateur (x64 ou x86) à cette adresse : https://github.com/tibold/svg-explorer-extension/releases
Installez le fichier, redémarrez éventuellement Windows, et voilà !
Il faut que votre dossier soit en mode affichage par icône (grande, moyenne ou petite) pour pouvoir visualiser l'image, comme pour les autres images.

Malheureusement, je ne connais pas l'équivalent sous Mac et Linux...

⌨️ Le raccourci clavier ⌨️
La touche "Contrôle"

Dans Inkscape, la touche Ctr ("Contrôle") est un peu une touche magique, qu'on utilise un peu tout le temps.

Voici des exemples de l'effet quand on appuie sur cette touche :
-lorsqu'on déplace un objet ou un noeud, le déplacement sera uniquement horizontal ou vertical
-lorsqu'on redimensionne un objet, le rapport hauteur/largeur de l'objet restera fixe
-lorsqu'on fait une rotation d'un objet, la rotation se fera par pas fixes de 15 degrés
-lorsqu'on crée des noeuds avec l'outil Tracer des chemins (courbes de Bézier), les points seront alignés selon un axe vertical, horizontal ou à 45 degrés
-lorsqu'on crée une forme (rectangle, ellipse), le rapport hauteur/largeur sera de 1:1, 1:2, 2:1, 1:3, 3:1, etc
-lorsqu'on modifie un motif, on gardera le rapport hauteur/largeur fixe, et les rotations se feront par pas fixes de 15 degrés
-lorsqu'on utilise la pipette, on appliquera une couleur (plutôt que récupérer une couleur)
-lorsqu'on utilise la molette de la souris, on zoome/dézoome...

Cette touche est très pratique, on s'y habitue très vite !

📊 Les dessins réutilisables📊
Posters scientifiques

J'ai réalisé plusieurs posters avec Inkscape pendant mon doctorat et mes post-doctorats. Inkscape permet en effet d'imprimer des affiches attractives, avec une belle résolution, où l'on peut facilement intégrer des courbes, des schémas, des graphiques, etc.
Je vous envoie 5 exemples de posters réalisés avec Inkscape :

Voici un aperçu de ces posters (cliquez pour agrandir) :
